GM8804CD双斗定量包装秤工作原理与常见故障

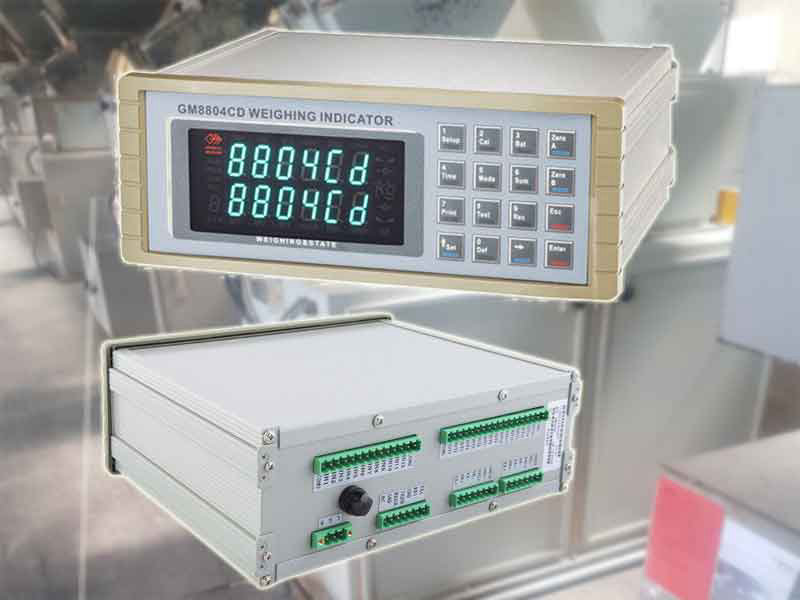

GM8804CD是杰曼公司所生产的双秤包装控制器，作为包装秤核心部件被众多包装秤生产厂家广泛使用。而包装秤作为生产环节中的重要一环，如果出现故障处理不及时会产生严重后果，因此包装秤操作维护人员必须掌握一定的包装秤知识及故障分析排除能力。
一、GM8804CD包装控制器的特点：
GM8804CD双秤包装秤控制器是针对双秤增量法自动定量包装秤而专门开发的一类称重控制仪表。可设置为有斗秤、无斗秤、累计秤等多种工作模式，可实现一机多用。具有加料控制、夹袋控制、拍袋控制、卸料控制、料位控制等常见功能，还具有多种配方储存，批次设定等设置以便应对复杂工作，具备包装速度快、计量精度高的优点。可广泛应用于粮食、种子、饲料、化工等需要定量包装设备的行业。
二、结构组成与工作原理：
双斗包装秤的基本组成：
物料从最上方的储料仓到最后填充入袋，主要分为给料和卸料两个工作过程。给料的过程也同时是称量的过程，包装控制器通过电气控制系统控制机械给料机构完成大投、中投、慢投整个给料过程。完成给料之后系统判断是否夹袋信号有效，有效则气动卸料指令打开卸料门使物料填充入袋。
双斗包装秤工作流程示意：
三、常见建故障以及处理方法：
在包装秤维修过程中，能快速准确判定故障原因是至关重要的，如果不能判定真正故障原因就贸然调整设置，就算当时正常了，但是故障很快就会反复出现。
3.1包装秤故障检测准则：
- 先仔细观察并分析在下手，有些故障是偶尔出现的，可能需要长时间观察。
- 排查方向：外界环境原因→气动及机械方面原因→控制器参数设置
常见故障：包装秤不准
- 称重传感器故障，外力导致传感器变形或者遭到化学品腐蚀，重新标定或者更换传感器。
- 传感器接线插头接触不良，检查每一根线是否有接触不良并重新插拔。
- 检查称重传感器以及计量斗是否有外力接触，气管是否氧化变硬，定期清理包装秤积灰。
- 给料机构是否有问题，并仔细给料气缸动作是否有延迟，短暂的延迟都会引起误差。
- 物料不稳定，料仓物料时有时无，或者上料机下来物料冲击力太大，料仓以及给料排气不畅。
- 快、中、慢加提前量设置不当。
3.2常见故障：气缸无动作
双斗秤的气缸是比较多的，包括给料门上的气缸，计量斗卸料门气缸，夹袋气缸，以及排袋气缸等，气缸不动作通常是由于电磁阀故障引起的，电磁阀线圈灯能根据信号正确亮灭，但是确不能切换气路就基本判定是电磁阀线圈烧毁。
一般从包装控制器除了的信号会先经过一个继电器电路来控制电磁阀，所以如果电磁阀没有故障，那可能就是继电器电路的问题，由于存在中间继电器电路，所以包装控制器输出故障几率很小。
3.3常见故障：夹袋器不动作
1、夹袋开关故障
2、夹袋机构气路故障
3.4常见故障：料斗料没排完就落袋。
1、计量斗以及卸料口容易粘料造成排料不畅。
2、放空值设置过大。
3、卸料延时设置过小。
4、卸料气缸动作缓慢。
3.5常见故障：夹袋不紧
1、总气路气压过低，正常气压应在0.4-0.6MP之间。
2、气路堵塞，看气压表显示气压正常，可是气缸一动作气压立刻下降，特别是气温低气路管线长尤为明显。
3、夹袋部分磨损严重，需更换夹袋胶垫。
3.6常见故障：给料门无法关严，稀稀拉拉往下漏料。
1、气路原因造成的给料门气缸无力。
2、给料电磁阀或气缸故障。
3、关门阻力太大或者有外物卡住。
包装秤的稳定运行不只需要过硬的质量，还与维护人员是否准确判断故障位置和处理能力有很大的关系。维护人员能准确及时地发现并解决问题，可有效提高企业生产能力和经济效益。
